一、脫硫廢水特性與處理需求

脫硫廢水作為燃煤電廠、鋼鐵冶煉等工業領域的典型高腐蝕性介質，含有硫酸、鹽酸、氯離子（Cl?濃度可達150ppm以上）及石墨微粉、硅微粉等懸浮顆粒。其pH值通常低至1-2，化學需氧量（COD）高達5000-20000mg/L，且含有鎳、銅等重金屬離子。這種廢水對傳統金屬換熱器造成嚴重腐蝕和磨損，導致設備壽命短、維護成本高。例如，某300MW火電廠原采用不銹鋼換熱器處理脫硫廢水時，因設備頻繁泄漏導致年維護成本超500萬元，且設備壽命僅2年。

處理脫硫廢水需滿足以下換熱需求：

溫度控制精度：酸化反應需將廢水加熱至80-90℃以促進溶解，中和沉淀需冷卻至40-50℃以避免氫氧化物重新溶解。

耐腐蝕性要求：酸性廢水對不銹鋼、鈦材等金屬材料具有強腐蝕性，需選用非金屬或高耐蝕材料。

抗結垢與堵塞：懸浮顆粒易在換熱管內沉積，需優化流道設計以減少結垢風險。

余熱回收需求：需回收高溫廢水（如90℃）中的熱量，用于預熱新鮮水或工藝介質，降低能耗。

二、碳化硅換熱器的技術特性與結構優勢

碳化硅（SiC）是一種由硅和碳組成的共價鍵化合物，其關鍵性能如下：

耐腐蝕性：在濃硫酸（98%）、氫氟酸（HF）及王水（HNO?:HCl=1:3）中穩定，腐蝕速率<0.005mm/年，僅為哈氏合金的1/10。某化工廠采用碳化硅換熱器處理氫氟酸廢水后，設備壽命從2年延長至12年，年維護成本降低75%。

高導熱性：導熱系數達120-180W/(m·K)，是316L不銹鋼（15W/(m·K)）的8-12倍，鈦材（22W/(m·K)）的5-8倍。結合薄壁設計（管壁厚度1-3mm），可顯著降低熱阻，提升傳熱效率。

抗熱震性：熱膨脹系數低（4.7×10??/℃），與石墨（2.7×10??/℃）接近，可承受快速溫度變化（如從室溫升至200℃）。氧化鋁（Al?O?）熱膨脹系數為7.2×10??/℃，易因熱應力開裂。

機械強度：抗彎強度達400-500MPa，是氧化鋁（350MPa）的1.2-1.4倍，可承受高壓（如2.5MPa）及振動工況。

碳化硅換熱器根據流體流動方式與制造工藝可分為以下類型：

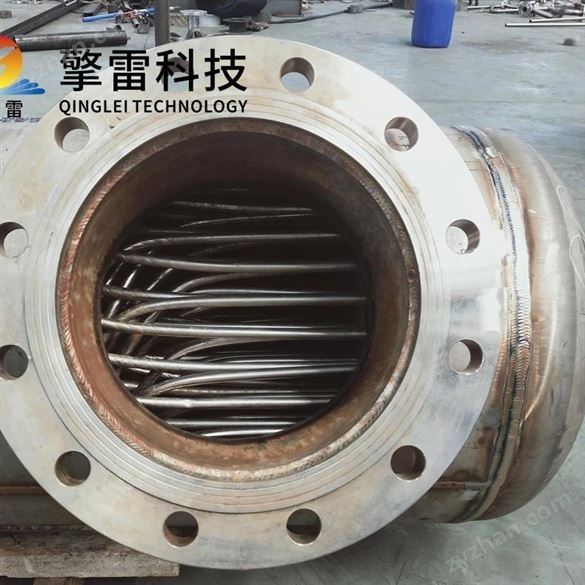

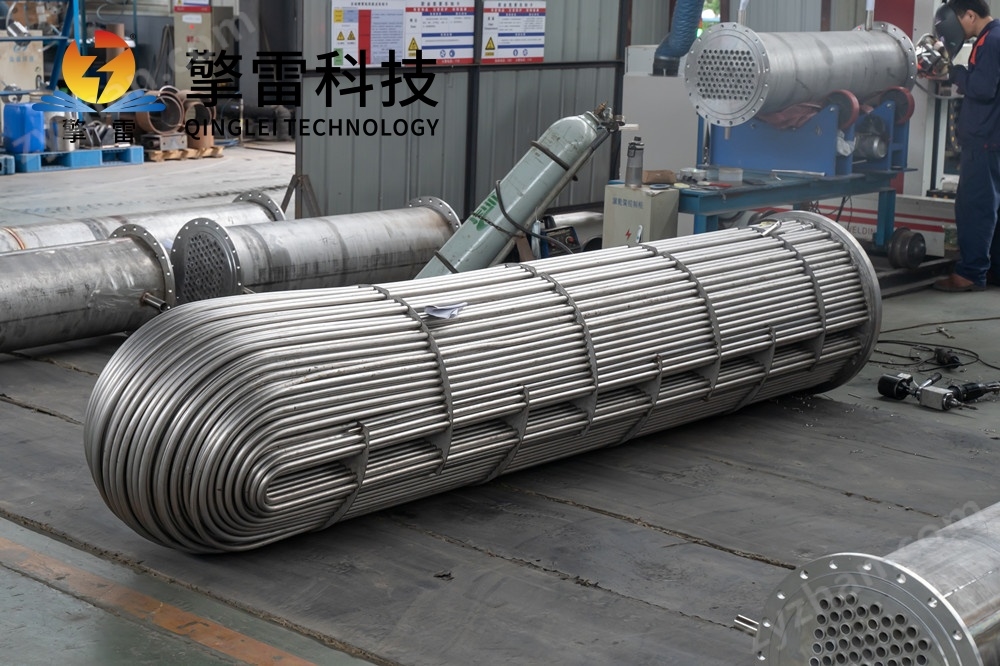

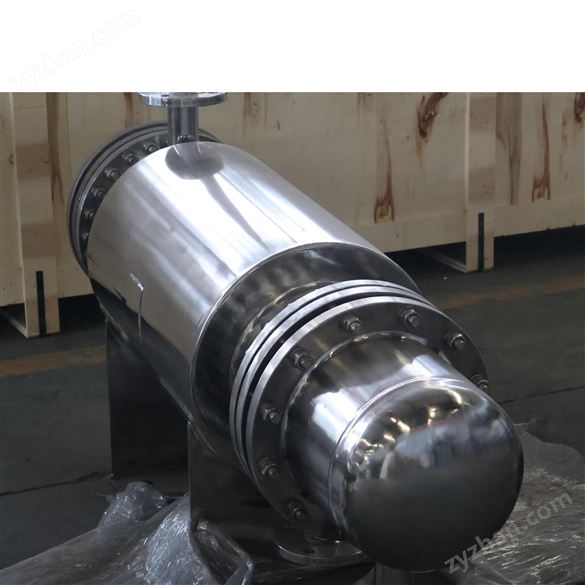

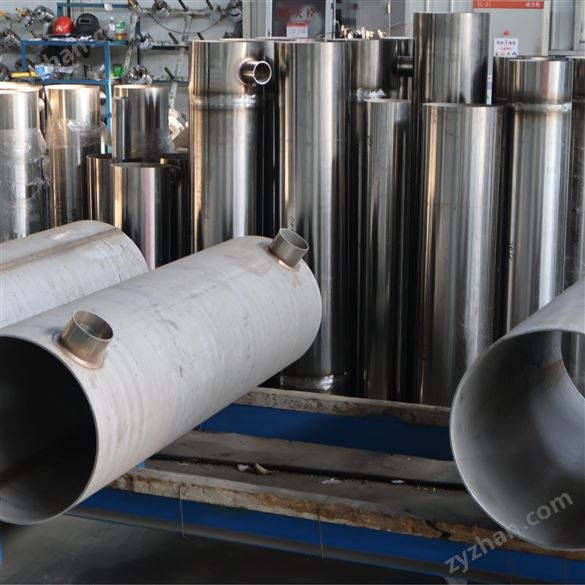

管殼式：管束為碳化硅管，殼體為碳鋼或玻璃鋼，采用浮頭或U型管設計補償熱膨脹，適用于高溫高壓酸性廢水換熱（如石墨廢水加熱）。

板式：碳化硅板片通過金屬框架壓緊，形成流道，板片厚度2-5mm，耐壓≤1.6MPa，適用于中低溫酸性流體換熱（如廢水冷卻）。

螺旋繞管式：碳化硅管繞制成螺旋狀，嵌入金屬外殼，結構緊湊，傳熱系數比管殼式高30%-50%，適用于小流量、高溫差工況（如熱回收）。

微通道式：碳化硅微通道板（通道水力直徑0.5-2mm）堆疊，表面積密度達5000-10000m2/m3，適用于高粘度、易結垢流體（如含石墨顆粒廢水）。

三、碳化硅換熱器在石墨脫硫廢水處理中的應用案例

管殼式碳化硅換熱器：石墨電極生產廢水處理

背景：某石墨電極廠需將含15%H?SO?、2000mg/L石墨顆粒的廢水從30℃加熱至85℃，用于酸化反應。

方案：選用反應燒結碳化硅管殼式換熱器，管程走蒸汽（1.0MPa、180℃），殼程走廢水。

優化措施：

管束采用φ25×2mm碳化硅管，排列方式為正三角形，管間距32mm，減少石墨顆粒沉積。

殼程安裝螺旋折流板，使廢水呈螺旋流動，增強湍流（雷諾數Re>10000）。

管程入口設置蒸汽過濾器（孔徑10μm），避免雜質劃傷碳化硅管內壁。

效果：

傳熱系數達800W/(m2·K)，是316L不銹鋼換熱器（300W/(m2·K)）的2.7倍。

蒸汽消耗量減少25%，年節能收益達80萬元。

微通道碳化硅換熱器：石墨烯制備廢水熱回收

背景：某石墨烯廠需將含5%H?SO?、500mg/L石墨烯碎片的廢水從90℃冷卻至40℃，同時預熱新鮮水（20℃→50℃）。

方案：采用3D打印微通道碳化硅換熱器，熱側走高溫廢水，冷側走新鮮水。

優化措施：

微通道水力直徑1mm，流道深度0.5mm，表面積密度達8000m2/m3。

安裝差壓變送器，當壓降>0.1MPa時觸發反沖洗程序。

效果：

熱回收效率達85%，新鮮水加熱能耗降低70%。

壓降較傳統管殼式換熱器降低40%，運行成本減少30萬元/年。

連續運行6個月后，通道內石墨烯沉積量<0.1mm，反沖洗周期延長至3個月。

四、碳化硅換熱器應用中的常見問題與解決方案

管束破裂與泄漏

原因：制造缺陷（如燒結不均勻、微裂紋）、熱應力集中（如局部溫度過高或快速冷卻）、機械振動（如泵啟停引起的水錘效應）。

解決方案：

采用無損檢測（如超聲波探傷、X射線檢測）篩選合格管束。

在管程入口安裝緩沖罐，減少水錘壓力波動。

有機物聚合結焦

原因：高溫下有機物聚合形成焦油狀物質。

解決方案：

控制殼程流速≥0.5m/s，管程流速≥1.5m/s。

定期反沖洗（每1-2周一次），采用高壓水（壓力≥5MPa）或化學清洗（5%NaOH溶液循環2小時）。

在廢水進入換熱器前安裝旋流分離器，去除粒徑>50μm的顆粒。

連接部位腐蝕

原因：碳化硅與金屬法蘭（如碳鋼、不銹鋼）的電位差導致電化學腐蝕，密封墊片（如橡膠、石墨）在酸性環境中老化失效。

解決方案：

采用碳化硅-金屬梯度過渡層（如通過化學氣相CVD制備SiC/TiC復合層），降低電位差。

選用耐酸密封墊片（如聚四氟乙烯包裹石墨），并定期更換（每6-12個月一次）。

在連接部位涂覆環氧樹脂涂層，厚度≥200μm。

五、未來發展趨勢

材料創新

開發碳化硅-石墨烯復合材料，通過石墨烯增強導熱性（導熱系數提升至200W/(m·K)以上）。

探索碳化硅-陶瓷基復合材料（CMC），提高抗熱震性與抗沖擊性。

結構優化

推廣仿生流道設計（如模仿樹葉脈絡的分支結構），降低壓降同時增強傳熱。

開發可拆卸式碳化硅換熱器，便于在線清洗與部件更換。

智能化控制

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度、流體流速等16個關鍵參數，故障預警準確率>98%，可提前發現結垢或腐蝕風險，實現遠程監控和自適應調節，節能率達10%-20%。
