煤層鉆孔定點取樣裝置適用條件1、煤層含水量＜6%；2、堅固性系數f值不大于0.5，煤層條件對取樣深度有較大影響。3、適用煤礦井下鉆孔效檢。防噴孔裝置依據“錐度膨脹”封孔原理和三通裝置，可控制性地將高瓦斯及煤與瓦斯突出礦井施工穿層鉆孔過程中噴出的含瓦斯煤體收集到密封容器內，避免瓦斯噴孔引起的傷人和瓦斯超限安全事故，深孔快速取樣抑塵裝置同時也能降低施工粉塵，提高職業環境衛生水平，是現代化生產礦井鉆孔施工附屬裝備之一

目前的技術瓶頸在于取樣。深孔快速取樣裝置標準要求定點取樣，且取樣時間小于5min。

一、工作原理

深孔快速取樣裝置通過 “鉆進 - 取樣” 雙模式切換，兼顧正常作業與快速取樣需求，具體原理如下：

正常鉆進模式：與礦井現有鉆進原理一致，采用雙壁鉆桿結構，內管與環形空間同時進風排渣，確保鉆進過程穩定高效，適配礦井常規作業流程；

快速取樣模式：切換為反循環鉆進原理 —— 壓風由雙壁鉆桿環形空間進入，驅動旋風噴射取樣鉆頭切削煤樣，同時借助正壓作用，將切削后的煤樣沿雙壁鉆桿內管快速吹出。其中，煤樣在內管的運移速度可達 15m/s，大幅縮短煤樣在管路中的停留時間，減少瓦斯逸散損失，實現 “快速 + 精準” 取樣。

二、主要技術性能參數

1、取樣速度：>400 g/min。

2、取樣深度：0～80m。

3、額定工作風壓：0.55Mpa。

4、額定工作風量：6～8m3/min（標況）。

5、鉆桿扭矩≥7000N/m。

6、鉆桿、鉆頭及取樣水辯均需采用雙通道設計用于定點取樣。

7、單臺儀器具體配件附表：

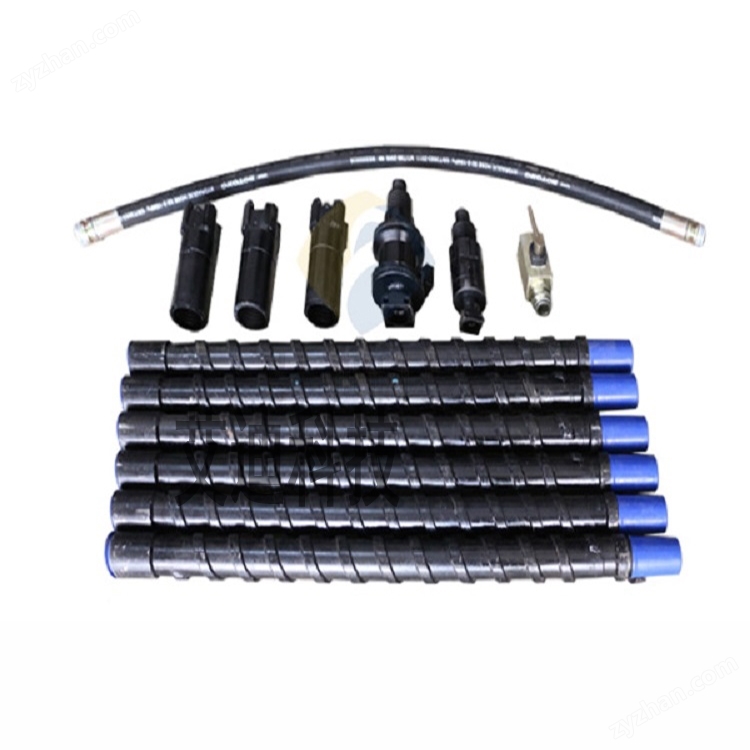

附表：SDQ-73型深孔快速取樣裝置清單

序號物料名稱規格型號

Φ89虹吸射流取樣PDC鉆頭（耗材）NQZT89

Φ73全三棱自密封螺旋鉆桿（耗材）

Φ73后置打鉆尾辮（耗材）HDWB73

Φ73后置雙通道取樣尾辮（耗材）HQWB73

接樣袋（耗材）JY-2

90°彎頭體（耗材）JKW-25

U型卡（耗材）UK-25

O型密封圈（耗材）Φ32.5×1.8

說明書SDQ-73

推薦理由

鄭州艾迪科技煤層鉆孔定點取樣裝置符合 GB/T23250-2009 標準，精準解決煤層瓦斯含量測定中的 “取樣瓶頸”，實現定點取樣且時間小于 5min，大幅減少瓦斯逸散。其技術參數適配礦井常規設備，取樣速度快、深度覆蓋廣，能為煤層瓦斯含量精準測定提供可靠取樣支持，適合煤礦企業在井下瓦斯檢測工作中選用。
