作為工業蒸汽系統的核心裝備，通過間壁式換熱實現蒸汽的高效冷凝與熱量回收，廣泛應用于電力、化工、制冷、食品加工等領域。其憑借結構緊湊、傳熱效率高、適應性強等特點，成為工業節能降碳的關鍵節點。隨著“雙碳”目標的推進，正朝著耐腐蝕、高效率、智能化方向升級，推動工業蒸汽系統向綠色、低碳、循環經濟方向轉型。

工作原理與傳熱機制

基于間壁式換熱原理，蒸汽在管程或殼程流動，通過管壁向冷卻介質（如水、空氣）傳遞熱量，實現冷凝。其傳熱效率受管材導熱性、流體流速、湍流程度及污垢熱阻影響。采用螺旋螺紋管、波紋管等結構可增強湍流強度，提升傳熱系數30%-50%。例如，螺旋螺紋管內壁0.5mm螺旋紋可誘導高頻脈動，減少液膜厚度，潛熱傳遞效率提升20%，結垢速率降低80%。

冷熱流體通常采用逆流流動設計，端面溫差僅2℃，熱回收效率超95%。在蒸汽冷凝工況下，管束表面形成均勻液膜，減少局部過熱與腐蝕風險。傳熱系數可達12000-15000W/(m2·℃)，較傳統設備提升30%以上。

結構組成與類型創新

核心結構部件

管束系統：采用304/316L不銹鋼、鈦合金、碳化硅（SiC）等耐蝕材料，適配不同工況需求。管束直徑、長度及排列方式（如正三角形、正方形）影響流場分布與傳熱效率。

殼體與管板：殼體承受系統壓力，管板固定管束并密封管程與殼程。雙管板設計結合焊接或脹接技術，防止介質泄漏。

折流板與支撐結構：折流板引導流體橫向流動，增強湍流；支撐結構防止管束振動與變形。

密封與連接裝置：采用機械密封或填料密封，確保高壓、高溫工況下的可靠性。

類型創新

固定管板式：結構簡單、成本低，適用于溫差小、無劇烈熱膨脹的工況，但管束清洗困難。

浮頭式：管束可自由膨脹，適應大溫差工況，便于清洗維護，但結構復雜、成本較高。

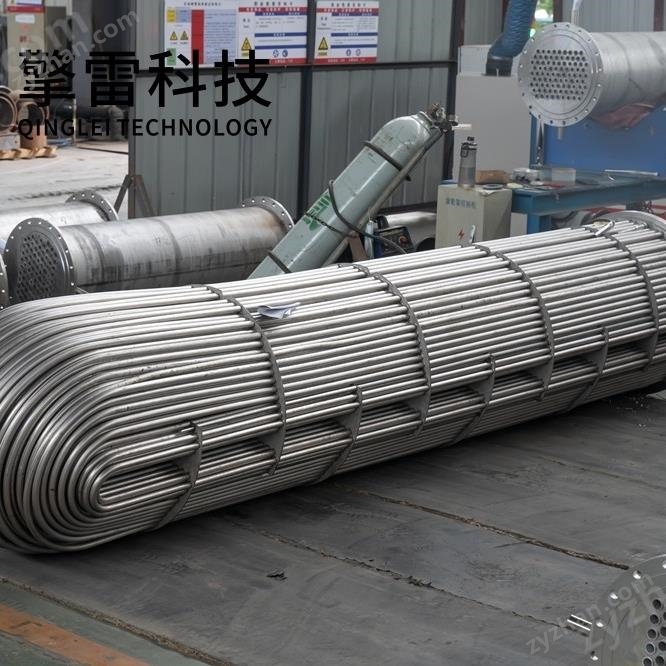

U型管式：管束彎曲成U形，一端固定、一端自由，適用于高溫差、高壓力場景，換熱面積利用率高。

雙管程設計：通過分流與合流結構提升流速與湍流度，傳熱效率提升20%-40%，熱應力降低40%。

耐腐蝕材料與特殊工況適應

高性能材料體系

碳化硅（SiC）：耐高溫（熔點2700℃）、耐強酸強堿腐蝕，年腐蝕速率＜0.005mm，在氯堿工業中設備壽命從5年延長至15年。

鈦合金與鎳基合金：如Ti-6Al-4V、Hastelloy C-276，耐點蝕、縫隙腐蝕，適用于含氯離子、硫化物的腐蝕性工況。

氟塑料涂層：PTFE、PFA涂層耐強酸強堿，抗?jié)B透性能提升50%，適用于粘稠介質換熱。

復合管技術：鈦-鋼復合管結合鈦的耐蝕性與鋼的強度，成本降低40%；碳化硅陶瓷管耐溫＞1500℃，適用于煤化工氣化爐廢熱回收。

特殊工況適應性

高溫高壓場景：在超臨界CO?發電系統中，列管式蒸汽冷凝器耐受30MPa壓力與600℃高溫，熱回收效率達95%。

強腐蝕介質：處理含氫氟酸、硝酸的單晶硅廢水時，碳化硅換熱器設備壽命從3年延長至12年，年節約運維成本約200萬元。

高粘度流體：螺旋螺紋管設計有效降低高粘度介質（如重油、聚合物溶液）的流動阻力，傳熱效率提升25%。

典型應用場景與經濟效益

電力行業

火電廠凝汽器：提升真空度，發電效率提高；碳捕集項目中實現98%的CO?液化效率。

核電站冷卻系統：耐高溫鎳基合金列管冷凝器承受350℃/15MPa工況，確保安全運行。

化工與石油化工

原油蒸餾與加氫裂化：將原油從350℃冷卻至200℃，熱回收效率達90%，年節約燃料成本超千萬元。

合成氨工藝：鈦合金列管冷凝器耐氯離子腐蝕，設備壽命超20年，年節省運維成本約200萬元。

乙烯裂解爐：螺旋纏繞列管設計將850℃裂解氣冷凝至400℃，傳熱效率提升30%，年減排CO?超萬噸。

制冷與低溫工程

大型中央空調：能效比達5.5以上，液氮冷凍系統穩定運行于-196℃深冷工況。

工業制冷：氨制冷系統冷凝器實現高效熱交換，降低能耗20%-30%。

食品加工與市政供熱

食品殺菌與濃縮：在乳制品、果汁加工中，實現精確控溫（±0.5℃），保障產品品質，同時熱回收效率超90%，年節約蒸汽成本超200萬元。

市政供熱管網：在區域供熱系統中，實現蒸汽-水高效換熱，熱損失降低15%，系統能效提升20%，碳排放減少25%。

智能化與綠色發展

智能監測與自適應控制

物聯網傳感器集成：實時監測管壁溫度梯度、流體流速、腐蝕速率等20個關鍵參數，故障預警準確率＞98%。

數字孿生技術：構建三維熱場-腐蝕模型，實現剩余壽命預測與清洗周期優化，設計周期縮短50%。

AI自適應調節：根據負荷變化動態調整流速與湍流度，綜合能效提升15%，碳排放減少30%。

綠色制造與循環經濟

材料回收與再利用：建立碳化硅廢料回收體系，實現材料閉環利用，降低生產成本25%。3D打印技術制造復雜流道，材料利用率提高30%，縮短制造周期50%。

節能降碳效益：高效傳熱結構減少能源消耗，單臺設備碳排放減少40%。在光伏多晶硅生產中，提升氯硅烷提純效率，年減排CO?超萬噸。

未來趨勢與挑戰

技術前沿

超高溫耐蝕材料：研發耐2000℃以上超高溫陶瓷復合材料，突破現有極限。

納米自修復涂層：實現設備壽命終身免維護，抗污垢性能提升50%。

結構創新：開發板式列管冷凝器、微通道冷凝器等新型結構，提高換熱效率，減小設備體積。

智能化升級：結合CFD流場模擬與AI算法，優化折流擋板布局，減少殼程壓降20%，降低泵送能耗。

行業挑戰

成本控制：通過規?；a與材料替代降低初期投資，提升市場競爭力。

標準化與認證：建立列管式蒸汽冷凝器行業標準，規范設計、測試與認證流程，推動國際互認。

復雜工況適應性：針對高鹽、高腐蝕、高粘度等工況，持續優化材料與結構設計，提升設備可靠性。

憑借其高效冷凝、耐腐蝕、緊湊設計及智能化控制優勢，成為工業蒸汽系統的核心裝備。從電力行業的高效發電，到化工生產中的精確控溫，從制冷系統的能效提升到食品加工的品質保障，其應用貫穿工業熱管理的全流程，推動能源利用率提升與碳中和目標實現。隨著材料科學、智能控制及制造工藝的持續突破，將在全球工業節能降碳中發揮更加重要的作用，重塑工業蒸汽系統的技術范式，為人類創造更加高效、低碳的工業未來。
