設計特點：

— 厚度僅 0.975〞

—符合 NEMA 56C 到 184C 馬達的表面尺寸（4.5〞AK）

—方便安裝的通軸設計

—適合工業環境的設計

—為矢量驅動控制的選擇

—可提供基準信號

—IP65 軸封選擇

—正交相位輸出波形

—分辨率達 4096 —100oC 操作溫度可供選擇

—200 KHz 頻率響應

—上拉電阻輸出、集電極開路輸出、推拉輸出和差動線驅動輸出（5 – 28VDC）

應用：

— 馬達控制反饋

— 食品加工

— 紡織機

— 機械控制

— 過程控制

— 位置控制

— 傳送帶

— 電梯控制

— 機器人技術

— 材料處理

— 變速驅動控制

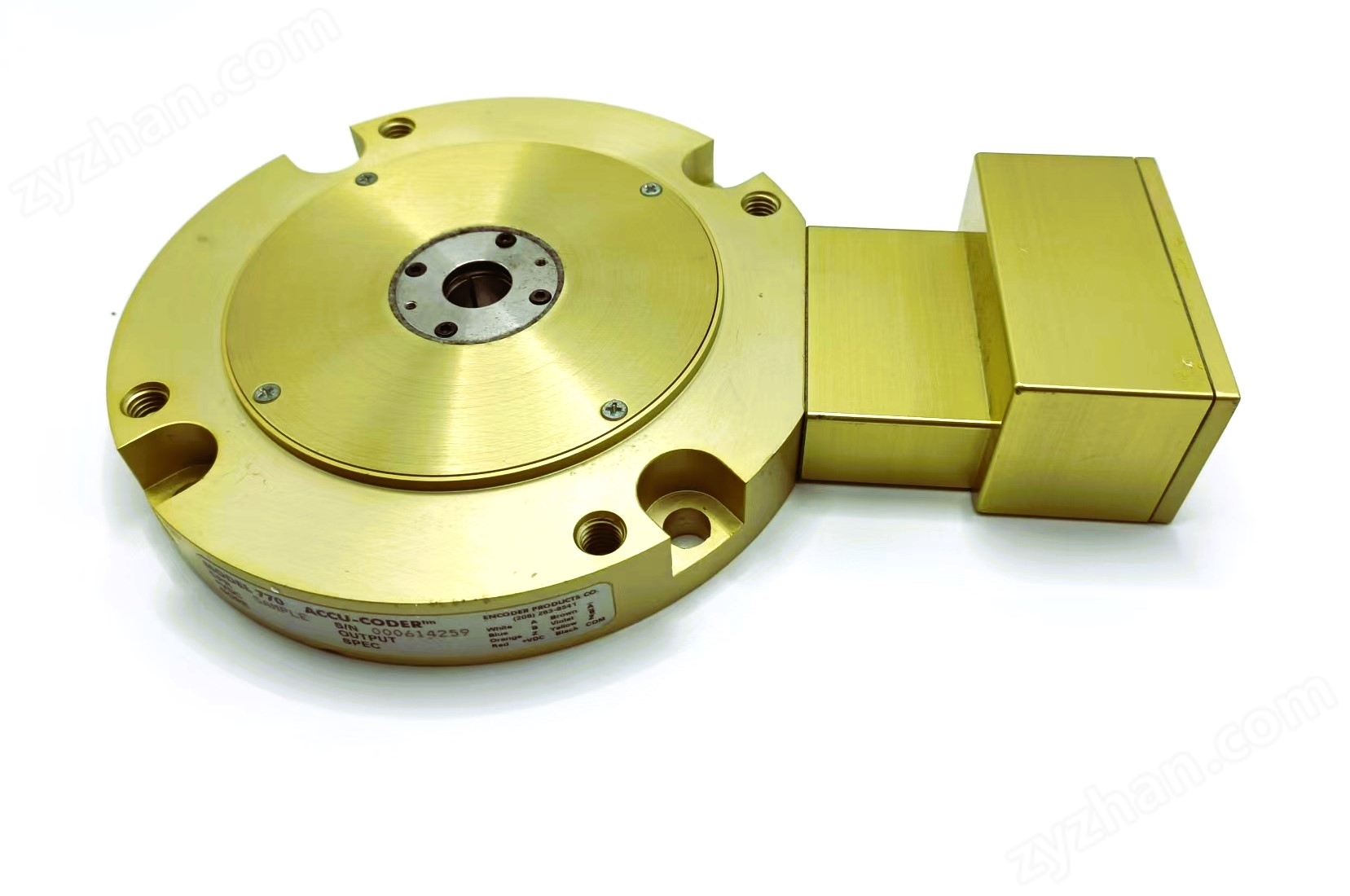

770 型 C-FACE 編碼器具有結構堅固，精度高，耐高溫(高達 100oC)等優點，可直接安裝在 NEMA C-FACE 馬達上。兩面都適合 C-FACE 安裝，可同時將另外的 C-FACE 設備安裝在編碼器上。不 同于其他類似編碼器的是：770 型因?yàn)橛删茌S承及內部可彎曲式安裝結構組成，所以能消除由 于馬達轉軸擺動或軸向移動而產生的損壞或失靈。這種編碼器特別適合感應電動機矢量控制。厚 度僅有 0.975〞的 770 型編碼器能夠?yàn)轵?qū)動反饋提供速度和位移信息。其通軸式的設計及標準馬 達表面尺寸（NEMA 56C-184C），可以使用戶簡便快捷地將編碼器直接安裝到附屬軸或馬達的 驅動軸上。其堅固的全金屬外殼及其通軸式的設計能抗工業環境下的震動及其它影響。5-28 VDC 標準高壓差動線驅動輸出，使得長距離傳輸能夠得到清晰的信號，同時令其具有優良的抗干擾性 能。集電極開路輸出、上拉電阻輸出及推拉輸出可供選擇。標準輸出為成正交相位的方波及基準 波。標準分辨率為每轉輸出 250、256、500、512、600、1000、1024、2048 和 4096 個脈沖。需 其它分辨率，請與廠家聯系。
