煤和石油的有限供應、二氧化碳(CO2)排放引起的環境問題，讓可再生能源成了人們關注的焦點。可再生能源（又稱“綠色能源”）的形式多樣，如太陽能、風能、地熱能、生物質能等。其中，太陽能領域的發展最快。
太陽能電池
是一種直接將日光能轉化為電能的裝置?；诓煌奶柲茈姵丶夹g(shù)，如晶體硅、有機光伏和染料敏化太陽能電池，人們已開發出各種不同的太陽能電池應用。當前，最廣泛的商用太陽能電池是基于晶體硅技術。相較于其他的太陽能電池技術，這一技術較為成熟，且能量轉換效率高。
光伏模塊或系統
由許多相連的太陽能電池構成，這些太陽能電池被聚合物密封劑封裝在底板和鋼化玻璃面板之間(見圖1)。聚合物密封劑具有提供機械支撐、電氣絕緣，并保護電池免受潮濕、紫外線輻射和熱應力等外界環境因素影響等多種功能。適用的密封材料有很多，但EVA(乙烯-醋酸乙烯酯)是人們通常使用的一種。
熱固性EVA材料
是一種共聚物彈性體，多以片層狀用于光伏模塊封裝，它有多種理想的性能使其成為這一應用的首選材料。
○ 該材料室溫下不粘，便于處理。
○ 當膜層被熱壓時，它能通過交聯和增強鍵合，在太陽能電池系統內形成永久的密封層。
○ 交聯后，EVA具有較高的透光性，在不同模塊材料上的附著力良好，介電性能和防潮性能優異，能很好地適應系統內部熱膨脹系數不同而導致的熱應力。
在PV封裝過程中，太陽能電池和底板/玻璃之間置入了EVA層。經一段時間的高溫加熱、壓制后，材料固化。因為固化材料的最終性能很大程度上取決于固化度，所以了解EVA的固化程度對優化封裝工藝而言十分重要。習慣上，我們采用差示掃描量熱法(DSC)來進行熱固性樹脂的固化研究。DSC可用于研究固化度和固化動力學。在本文中，我們使用了珀金埃爾默高端DSC 8500設備，研究不同固化時間的 EVA 材料。
圖1.晶體太陽能電池板圖解(點擊查看大圖)
實驗
本實驗使用了珀金埃爾默®雙爐體的DSC 8500。該儀器以直接地、準確地測量樣品熱流的功率控制設計為特點。其冷卻配件是一臺Intracooler 2P機械制冷機。
• 氮氣用作樣品吹掃氣體，流速為20 mL/min。
• 儀器的校準會用到兩種金屬參比物質：銦和鋅用于溫度校準，銦的熔化熱用于熱流校準。
• EVA樣品來源于某太陽能光伏制造商。樣品在高溫、高壓下固化了一段時間。
○ 每個不同固化時長的EVA樣品稱重約10mg，裝入標準鋁鍋中。
○ DSC程序從-50 °C開始，以10 °C/min的速度，升溫至 220 °C。
結果
如圖2所示，EVA原料在加熱過程中發生多次相轉變。在DSC中，材料以10 °C /min的速度，從-50 °C升溫到220 °C；之后以100 °C /min 的速度，迅速冷卻回起始溫度；以相同加熱速率，對材料進行第二次加熱。
○ 第一次加熱曲線顯示了一個吸熱熔融峰(26 J/g)，緊隨其后的是固化焓為16.6 J/g 的放熱固化峰。
○ 第二次加熱曲線在-35.6 °C出現了玻璃化轉變(Tg)；熔融峰減小(12 J/g 對比之前的26 J/g)，而且未檢測到固化放熱峰。
通過對比第一次加熱曲線和第二次加熱曲線，我們可以看出EVA原料在第一次加熱到220 °C后已經完全固化。
圖2.原EVA材料的第一次(紅色)和第二次(藍色)加熱曲線(點擊查看大圖)
對于部分固化的EVA樣品，第一次加熱的殘余固化峰介于EVA原料的固化焓和0(EVA完全固化)之間。因此，殘余固化焓可用作判斷EVA材料固化度的一個指標。我們使用DSC對一系列不同固化時間的EVA樣品進行了研究，結果如圖3所示。

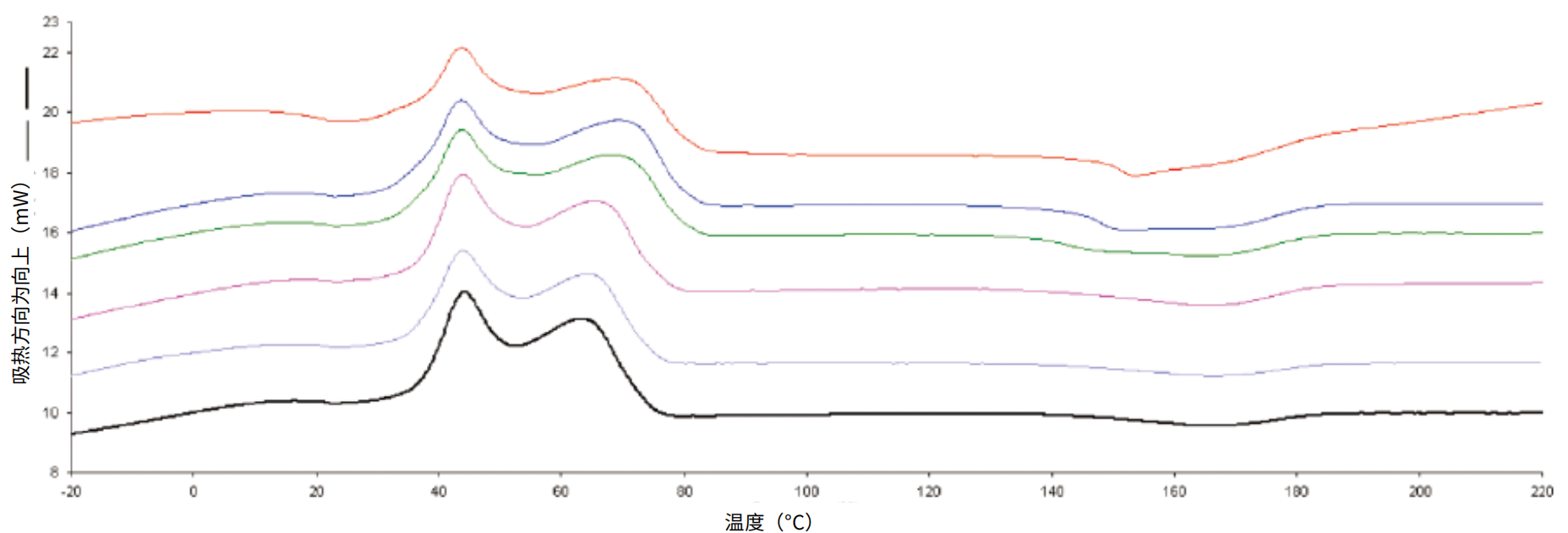

圖3.固化時間不同的部分固化EVA樣品(點擊查看大圖)
計算的殘余固化焓列于表1，試驗數據可擬合成圖4的直線。從中可知，殘余固化焓與固化時間有很好的相關性(R2= 0.9893)。
圖4.八種不同EVA樣品的固化時間和殘余固化焓的關系(點擊查看大圖)
結論
研究表明，可通過使用DSC測量殘余固化焓來研究EVA樹脂的固化度。數據顯示，殘余固化焓與固化時間呈線性關系。DSC測試簡單、快捷。珀金埃爾默雙爐DSC 8500能提供精確的熱流數據，數據可再現性良好。功率控制型設計確保了極高的精確度，實現了真正的等溫測量，因此適用于EVA樹脂的掃描固化和等溫固化研究。
