產品簡介

一、電動法蘭球閥q941f產品概述我公司生產電動法蘭球閥q941f用自主設計的精小型電動執行器，有輸入操控信號（4~20madc或1-5vdc）及單相電源即可操控運轉，具有功用強、體積小、輕便宜人、功能牢靠、配套簡單、流轉能力，特別適合于介質是粘稠，含顆粒維性質的場合

詳細介紹

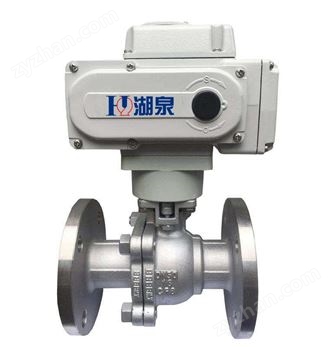

一、電動法蘭球閥q941f產品概述

我公司生產電動法蘭球閥q941f用自主設計的精小型電動執行器，有輸入操控信號（4~20ma dc或1-5v dc）及單相電源即可操控運轉，具有功用強、體積小、輕便宜人、功能牢靠、配套簡單、流轉能力，特別適合于介質是粘稠，含顆粒維性質的場合。廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、電動法蘭球閥q941f產品特點

1、它的密封結構設計有工作密封和檢修密封，操作力矩小，密封可靠，動作靈敏，電動控制易于實現自動控制，使用壽命長。
2、球閥密封件采用高分子材料、石棉或橡膠，減少了發生故障的機率。
3、底部穩定可靠，低噪音，有自鎖功能，防止反轉，傳動部分。可實現過載保護，指示窗使位置指示更清晰。

三、電動法蘭球閥q941f產品性能規范

號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用溫度(℃)	適用介質
號	公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	適用溫度(℃)	適用介質
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增強聚四氟乙烯≤180 金屬鑲嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸類
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸類
						醋酸類

四、電動法蘭球閥q941f產品主要技術參數

電動執行器技術參數		電動法蘭球閥q941f閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃
限位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等

五、電動法蘭球閥q941f產品安裝注意事項

1、請務必接對電源相序，以免閥門或執行器損壞。
2、電動法蘭球閥拆裝時，法蘭上的螺栓螺母應先固定，然后將所有螺母稍緊，后用勁固定好。
3、發現填料處有細微泄露，可以稍稍加緊閥桿螺母，緊至泄露停止既可，不可繼續擰緊。
4、戶外使用時給電動執行器外加防護蓋子，防止老化。
5、開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
6、請確定輸入電壓和配線接點是否正確。

六、電動法蘭球閥q941f產品主要外形連接尺寸

公稱通徑DN	L	L1	W	H	D	D1	額定功率	額定電流
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
200	400	288	235	470	335/360	295/310	150W	1.2A
