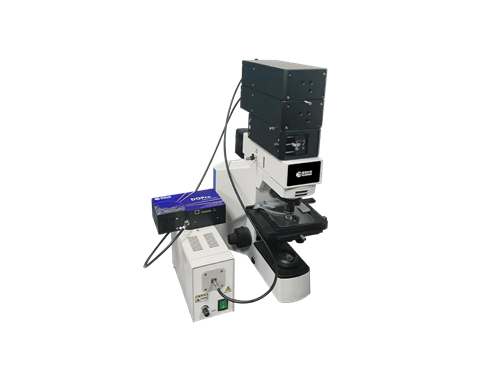

傳統測量樣品透/反射率的光纖探頭光斑直徑最小僅能達到1-2mm左右，光斑直徑限制了樣品的大小以及光譜空間分辨率，而若要獲得樣品更微小的尺度的光譜信息，通常的做法是與顯微系統連用。微區透反射光譜測量系統即是將光譜分析技術與顯微光路結合，最小采樣可在微米級尺度上采集樣品的光譜信息，廣泛應用于物理、化學、生物等行業材料光譜性能研究。

本系統采用光纖共焦照明方式，與傳統的科勒式照明相比，共焦照明方式可獲得更小的采樣直徑，即具有更高的空間光譜分辨率。

◆ 模塊設計：通過在顯微鏡中加裝拓展模塊實現光譜測量，同時可在客戶現有顯微鏡基礎上定制相應檢測模塊?！?共焦設計：光源光路與光譜儀接收光路共軸，獨特的共焦設計使得測量“所見即所得"，并且系統的雜散光可以得到有效抑制。◆ 寬光譜檢測范圍：搭配如海光電的光纖光譜儀，可實現350~1700nm寬光譜測量?！?靈活選配與升級：該系統除可實現透反射測量外，同時可根據客戶需求在此基礎上添加特定測量模塊從而實現透反射+拉曼+熒光多光譜測量?！?高精度測量：自動移動平臺最小步進1μm，可實現微小區域光譜掃描測量。

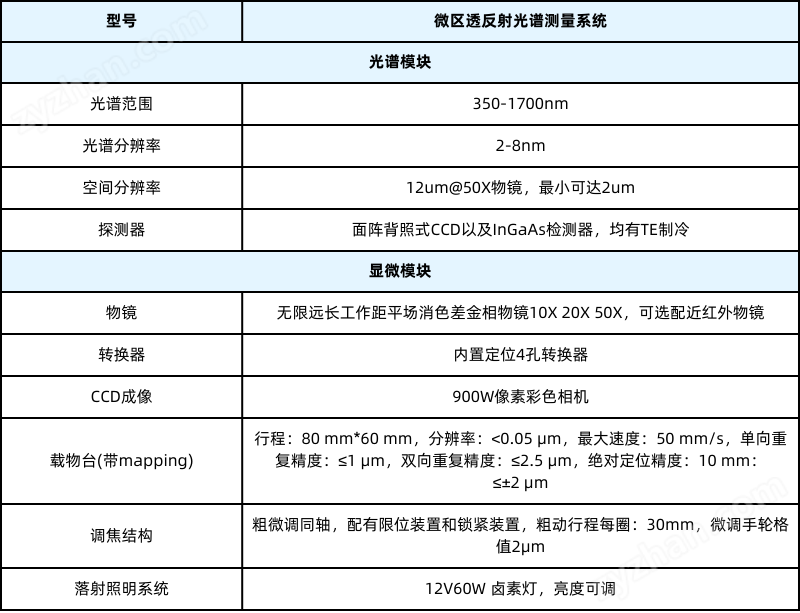

* 光譜儀可根據客戶需求定制光譜范圍、分辨率等參數

材料科學

該系統通過高空間分辨率的光譜數據采集，可對微米甚至納米級別的樣品進行細致分析。能夠?qū)Σ牧系幕瘜W(xué)成分、分子結構、晶體結構以及薄膜厚度等進行高精度的分析。

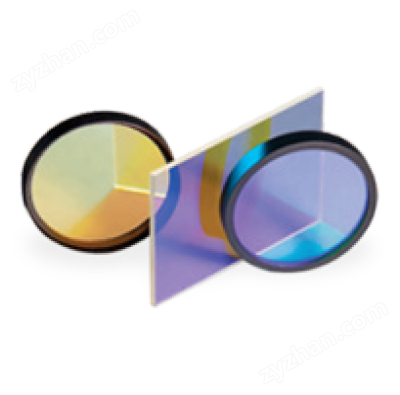

適用于研究和開發新型材料、薄膜技術、光電器件，以及鍍膜鏡片等各種光學元件及光學材料的透反射率的研究。

SPF705濾光片透射率光譜

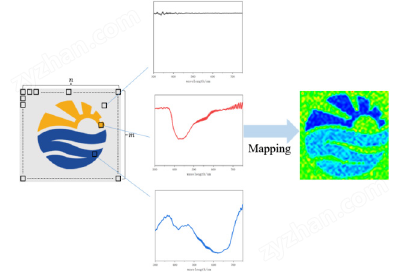

Mapping掃描

微區透反射系統mapping掃描是一種高精度的分析技術，通過顯微系統將光源聚焦到樣品的微小區域，然后收集該區域的透反射光譜信息。通過在樣品表面上逐點掃描，可以生成整個樣品區域的光譜圖，從而得到樣品的二維或三維光譜分布信息，能夠在微觀尺度上對樣品的透射和反射特性進行測量。這種技術廣泛應用于材料科學、化學分析、生物醫學、法醫鑒定和環境監測等領域。

最小采樣光斑
