產品詳細信息

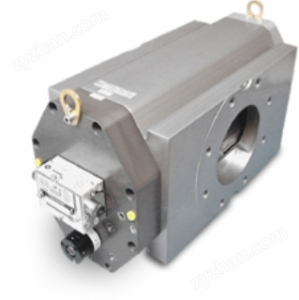

為滿足新的市場和新的要求,我們開發了IRM-3系列氣體腰輪流量計。該款腰輪流量計的革新特點在于方形的轉子(橫截面為8字形,側面寬度等于長度),使得流量計結構緊湊、耐用、量程比大、維護需求少。這種緊湊結構和雙轉子的設計組合使得腰輪流量計的測量流量范圍可達1600 m3/h,工作壓力可達16 bar。
工作原理:Elster-instromet IRM-3和IRM-3 DUO氣體腰輪流量計是一種基于容積置換原理的計量氣體體積的流量計。腰輪流量計計量氣體實際的工況流量。如果需要將工況流量修正到標況流量,需要配置電子體積修正儀。轉子轉數與通過的氣體體積有一定比例。
該款腰輪流量計的革新特點在于方形的轉子(橫截面為8字形,側面寬度等于長度),使得流量計結構緊湊、耐用、量程比大、維護需求少。這種緊湊結構和雙轉子的設計組合使得腰輪流量計的測量流量范圍可達1600 m3/h,工作壓力可達16 bar。
常規:旋轉式氣體流量計的特征在于具有高的測量范圍和緊湊的設計。由于其測量原理,不需要入口或出口直管段。腰輪流量計必須要加潤滑油,為了便于加油到合適的油位,Elster腰輪流量計的前后油腔是相通的,所以只需要從前端加油和維護即可。
產品技術參數
◆ 型號:G400-G1000
◆ 流量范圍:6 m3/h ~ 1600 m3/h
◆ 公稱直徑:DN100-DN200
◆ 壓力等級:PN10/16和ANSI 150
◆ 溫度范圍:
mid:-25℃~+55℃
PED:-25℃~+55℃
ATEX:-20℃~+55℃
◆ 鋁制殼體
◆ 無脈動,無共振和低噪音運行
◆ 通用安裝和流動方向雙指數
